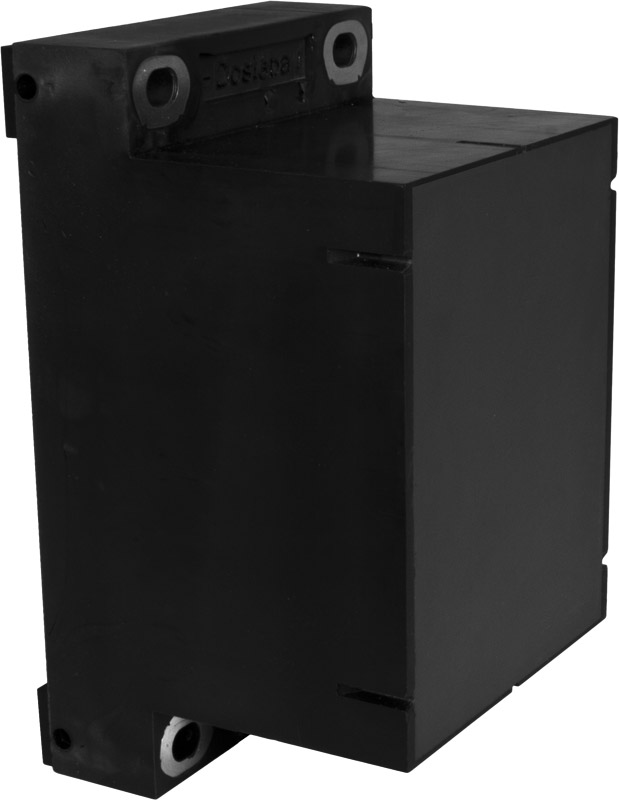

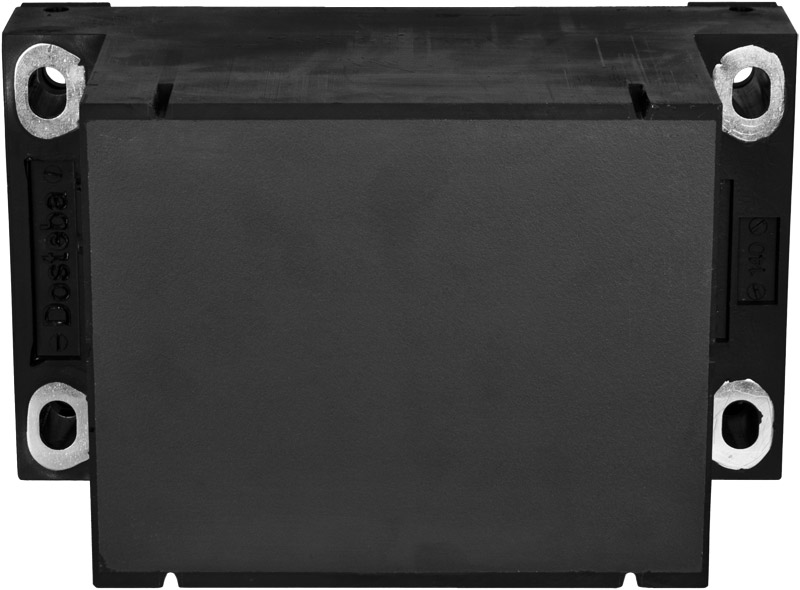

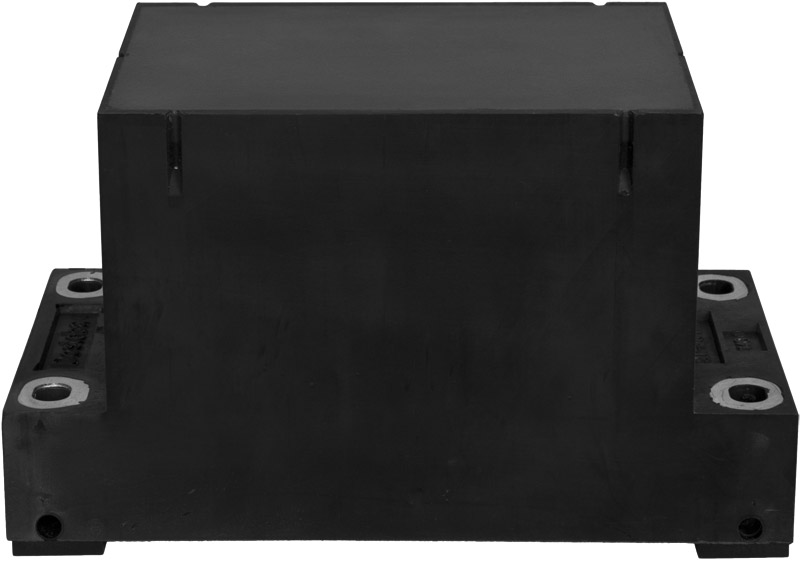

Piastra per carichi elevati SLK®-ALU-TR


Le piastre per carichi elevati SLK®-ALU-TR sono previste per il montaggio esterno di elementi senza ponti termici in sistemi di isolamento termico, pareti ventilate, sistemi di isolamento interno, ecc.

Descrizione

Le piastre per carichi elevati SLK®-ALU-TR sono realizzate in schiuma poliuretanica rigida imputrescibile, tinta in colore nero, senza CFC, con quattro console in acciaio con iniezione di schiuma per garantire un avvitamento aderente alla base, una piastra di alluminio per l’avvitamento del componente e una piastra compatta (HPL), che assicura una distribuzione ottimale della pressione sulla superficie dell’elemento. Tiranti di plastica rinforzata con fibra (poliammide) assicurano la resistenza necessaria. Su richiesta, il materiale di fissaggio è collegato alla rete.

Dimensioni

Superficie di base: 250 x 150 mm
Spessori: 100 – 300 mm
Piastra compact: 182 x 140 x 10 mm
Superficie utile: 162 x 82 mm
Spessore piastra d’alluminio: 15 mm
Diametro del foro: 224 x 112 mm
Peso specifico PU: 350 kg/m³

Collegamento meccanico per muratura

Aste filettate: FIS A M10 x 150
Bussola d’ancoraggio: FIS H 16 x 85 K
Malta per iniezione:FIS
Diametro di perforazione: 16 mm
Profondità min. di perforazione: 95 mm
Profondità min. d’ancoraggio: 85 mm
Collegamento utensile: torx17

Collegamento meccanico per calcestruzzo

Aste filettate: FIS A M10 x 150
Malta per iniezione:FIS
Diametro di perforazione: 12 mm
Profondità min. di perforazione: 80 mm
Profondità min. d’ancoraggio: 80 mm
Collegamento utensile: torx17
