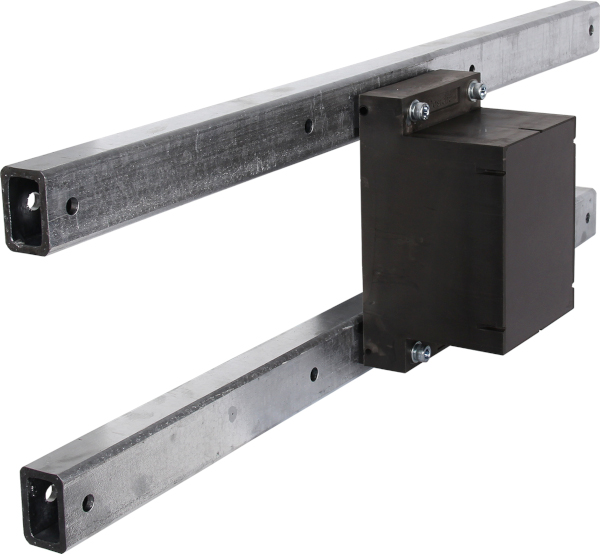

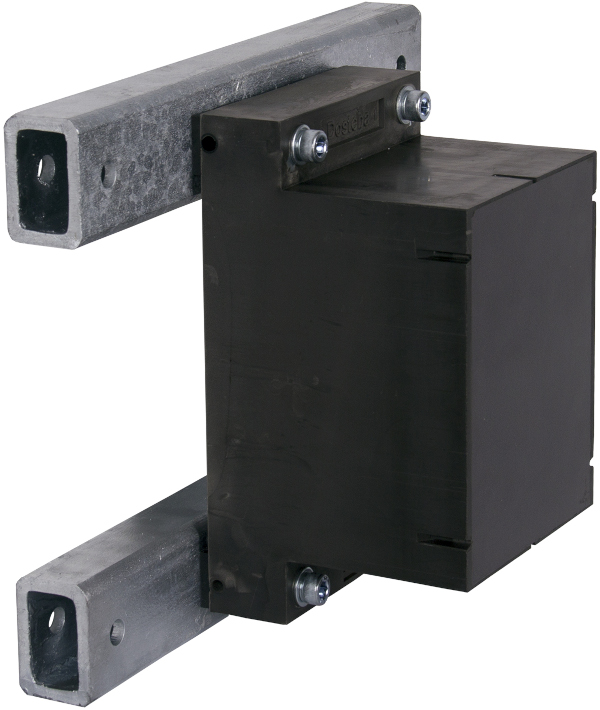

Consola adaptadora SLK®


para SLK®-ALU-TR / -TQ

Descripción

La consola para cargas pesadas se fija en las consolas adaptadoras con tornillos de hexágono interior y arandelas en los casquillos roscados empotrados de fábrica.
Las consolas adaptadoras se anclan al suelo con vástagos roscados para inyección o con pernos de anclaje de Ø 10 mm.
Estas fijaciones se realizan en la pared inferior de las consolas adaptadoras y no deben sobresalir de las mismas.
Zuerst erfolgt die Montage der Adapterkonsolen auf den Untergrund. A continuación, se monta la consola para cargas pesadas sobre las consolas adaptadoras premontadas en el suelo.
Si no hay ningún punto de fijación directamente debajo de la consola para cargas pesadas, puede realizarse primero el montaje de la consola para cargas pesadas en las consolas adaptadoras y después el montaje de las consolas adaptadoras con la consola para cargas pesadas premontada en el suelo.

Propiedades

Longitud: 350 / 950 mm
Distancia entre orificios: 112 / 212 / 224 mm
Cantidad de puntos de fijación: 2 / 4 Stk.
Material: Acero galvanizado en caliente
Dimensione: 60 x 40 x 6 mm
Aviso: Befestigung im Untergrund
mit Injektions-Gewindestangen
FIS A M10 x 150 und bei Bedarf
mit Injektions-Ankerhülsen
FIS H 16 x 85 K
Volumen de suministro: inkl. Befestigungsmaterial
für die Befestigung der
Schwerlastkonsole an die
Adapterkonsole, pro Schwer-
lastkonsole werden zwei
Adapterkonsolen benötigt
exkl. Schwerlastkonsole
und Befestigungsmaterial für
die Befestigung im Untergrund
